Opel Astra Блок предохранителей и их обозначение(полное описание)

Цветовая идентификация предохранителей по силе тока

Серый

Золотистый

Коричневый

7.5А

Красный

10А

Голубой

15А

Желтый

20А

Салатный

30А

Оранжевый

40А

Предохранители двигателя

Цветовая идентификация предохранителей по силе тока

F1

60А

F2

60А

F3

60А

F4

80А

F5

60А

F6

20А

F7

80А

F8

80А

F60

110А

Схема расположения предохранителей в салонном монтажном блоке

Обозначение предохранителя

Номинальная сила тока, А Защищаемый контур

F2

30

Система кондиционирования воздуха

F3

40

Обогрев заднего стекла

F6

10

Ближний свет правой фары, регулировка фар

F7

10

Правый парковочный огонь, прицеп и подсветка номерного знака

F8

10

Дальний свет правой фары

F9

30

Омыватели линз фар

F10

15

Клаксон

F11

20

Единый замок

F12

15

Противотуманные фары

F13

7.5

Дисплей

F14

30

Стеклоочистители

F15

7.5

Привод стеклоподъемников, крышки верхнего люка и зеркал заднего вида

F16

10

Задний туманный фонарь

F17

30

Привод стеклоподъемников

F18

7.5

Подсветка номерного знака и регулировка фар

F20

30

Привод стеклоподъемников

F21

7.5

Радиоприемник

F22

15

Аварийная сигнализация, дисплей, указатели поворотов, бортовой компьютер

F23

10

ABS и ГУР

F24

10

Ближний свет левой фары, регулировка фар

F25

10

Левый парковочный огонь, прицеп и подсветка номерного знака

F26

10

Дальний свет левой фары

F28

7.5

Освещение салона

F29

10

Аварийная сигнализация, освещение салона

F30

30

Верхний люк

F32

10

Управление наклоном света фар, противоугонная сигнализация

F33

20

Прицеп

F34

20

CD-проигрыватель, радиоприемник, дисплей и навигационная система GPS

F35

10

Системы охлаждения двигателя/кондиционирования воздуха

F36

20

Прикуриватель

F38

10

Стоп-сигналы, дисплей, система управления скоростью

F39

7.5

Системы охлаждения двигателя/ кондиционирования воздуха

F40

7.5

Системы охлаждения двигателя/ кондиционирования воздуха

F41

10

Обогрев зеркал

F50

40

Система охлаждения

F52

40

Система охлаждения


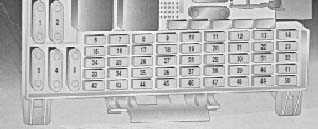

Схема расположения предохранителей в салонном монтажном блоке

№ предохранителя

Номинальная сила тока, А Защищаемый контур

1

40

Складная крыша (модели Кабриолет)

2

30

Вентилятор

3

40

Обогрев заднего стекла

4

-

-

5

-

-

6

10

Ближний свет правой фары, регулировка наклона оптических осей

7

10

Правый парковочный огонь, правый огонь заднего хода, подсветка номерного знака

8

10

Дальний свет правой фары

9

30

Омывание линз фар

10

15

Клаксон

11

20

Единый замок, противоугонная сигнализации

12

15

Противотуманные фары

13

5

Информационный дисплей, система связи (телематика), датчик дождя

14

30

Стеклоочистители, раздвижная крыша (модели Купе)

15

5

Стеклоподъемники, раздвижная крыша, регулировка наружных зеркал, освещение салона

16

10

Задние туманные фонари

17

30

Устройство задействия окон

18

5

Подсветка номерного знака, регулировка наклона фар, АТ

19

10

CD-проигрыватель, система связи (телематика), информационно-развлекательная система

20

30

Устройство задействия окон

21

5

Замок зажигания, противоугонная сигнализация, радиоприемник, система связи (телематика), информационно-развлекательная система

22

15

Аварийная сигнализация, информационный дисплей, информационно-развлекательная система, сигнализаторы

23

10

ABS

24

10

Ближний свет левой фары

25

10

Левый парковочный огонь

26

10

Дальний свет левой фары

27

-

-

28

5

Освещение салона

29

10

Указатели поворотов, АТ

30

20

Раздвижная крыша

31

20

Задний стеклоочиститель

32

10

DRL

33

20

Клемма 30: постоянный ток прицепа

34

20

Информационный дисплей, радиоприемник, система связи (телематика), информационно-развлекательная система

35

10

АТ, система охлаждения, К/В

36

15

Прикуриватель

37

20

Обогрев сидений

38

10

Стоп-сигналы, АТ, информационный дисплей, темпостат, климат-контроль

39

5

АТ, система охлаждения, К/В

40

5

Система охлаждения, К/В

41

10

Обогрев наружных зеркал

42

5

Освещение салона, устройство регистрации занятости сиденья

43

15

Правая ксеноновая фара

44

15

Левая ксеноновая фара

45

5

Обогрев сидений

46

15

Система зажигания

47

20

Дополнительный обогрев

48

2

Складная крыша (модели Кабриолет)

49

2

Складная крыша (модели Кабриолет)

50

-

-

Реле

Главный монтажный блок


Схема расположения реле в главном монтажном блоке

Обозначение реле

Рабочий контур

К2

Дальний свет

К3

Обогреватель заднего стекла

К4

Противотуманные фары

К5

Задние туманные фонари

К6

Очиститель заднего стекла

К7

Обогреватель зеркал

К8

Указатель левого поворота

К9

Указатель правого поворота

К10

Очиститель лобового стекла
Интервальный режим/ скорость I

К12

Звуковой сигнал

Т2




Схема расположения реле в монтажном блоке двигательного отсека

Обозначение предохранителя

Рабочий контур Номер

К11

Фароомыватель

7

К13 *

Вентилятор радиатора

2

К13 **

Вентилятор радиатора

3

К14

Вентилятор радиатора (Бензиновые двигатели)

6

К15***

Инжекторы

3

К16

Топливный насос (Бензиновые двигатели)

4

К18

Система управления двигателем (Дизельные двигатели)

6

* Двигатели X16SZR, X18XE-1, X20XEV
** Двигатели X14XE (Экспорт), X16XEL/Z16XE
*** Двигатель X12XE

Лампы бортовых осветительных приборов

Осветительный прибор

Мощность ламп, Вт

Фары

H4 60/55

Передние габаритные огни

5

Передние и задние указатели поворотов

21

Повторители указателей поворотов

5

Задние габаритные огни/ стоп-сигналы

4/21

Огни заднего хода

21

Задние туманные фонари

21

Подсветка номерного знака

10

Освещение салона и штурманские лампы

10

Освещение вещевого ящика

10

Подсветка прикуривателя

0.5

Лампы панели приборов



Дальний свет фар

1.1

Противотуманные фары

1.1

Подсветка приборов

1.5

Подсветка жидкокристаллического дисплея

1.5

Контрольные лампы указателей поворотов

1.1

Контрольная лампа зарядки

3

Подсветка переключателей

1.2


 border=
border=

Перечень устанавливаемого на автомобиле электрооборудование определяется комплектацией конкретной модели. В случае необходимости обращайтесь к Руководству по эксплуатации или в отдел поставок фирменной станции техобслуживания компании Opel.

Правила регулировки направления оптических осей головных фар при помощи электроприводного корректора

Модели без автоматического управления регулировкой

Положение переключателя

Уровень загрузки автомобиля

0

Заняты только передние сиденья (одно или оба), багажник пуст

1

Заняты все посадочные места

3

Занято только водительское сиденье, багажник загружен

Модели с автоматическим управлением регулировкой

Положение переключателя

Уровень загрузки автомобиля

1

Заняты все посадочные места и полностью загружен багажник

0

Все прочие уровни загрузки

Коды неисправностей SRS

Номер кода

Источник неисправности

4

Неисправность в цепи модуля передней водительской подушки безопасности

5

Неисправность модуля передней пассажирской подушки безопасности

6

Неисправность в цепи модуля аварийного натяжителя пассажирского ремня безопасности

7

Неисправность модуля аварийного натяжителя пассажирского ремня безопасности

8

Чрезмерно занижен уровень сигнала (замыкание на массу) в цепи модуля водительской боковой подушки безопасности

9

Чрезмерно занижен уровень сигнала (замыкание на массу) в цепи модуля пассажирской боковой подушки безопасности

31

Чрезмерно завышено электрическое сопротивление в цепи модуля передней водительской подушки безопасности

32

Чрезмерно занижено электрическое сопротивление в цепи модуля передней водительской подушки безопасности

33

Чрезмерно завышено электрическое сопротивление в цепи модуля передней пассажирской подушки безопасности

34

Чрезмерно занижено электрическое сопротивление в цепи модуля передней пассажирской подушки безопасности

35

Чрезмерно завышено электрическое сопротивление в цепи модуля аварийного натяжителя водительского сиденья

36

Чрезмерно занижено электрическое сопротивление в цепи модуля аварийного натяжителя водительского сиденья

37

Чрезмерно завышено электрическое сопротивление в цепи модуля аварийного натяжителя пассажирского сиденья

38

Чрезмерно занижено электрическое сопротивление в цепи модуля аварийного натяжителя пассажирского сиденья

43

Чрезмерно завышен сигнал контрольной лампы SRS

44

Чрезмерно занижен сигнал контрольной лампы SRS

52

Не запрограммирован модуль управления SRS

53

Программная ошибка модуля управления SRS

55

Неисправность модуля управления SRS

56

Неисправность модуля управления SRS

65

Сработала передняя пассажирская подушка безопасности

66

Сработала передняя водительская подушка безопасности

67

Сработал аварийный натяжитель ремня безопасности

68

Сработала пассажирская боковая подушка безопасности

69

Сработала водительская боковая подушка безопасности

71

Чрезмерно завышен уровень сигнала датчика направленных перегрузок водительской боковой подушки безопасности

72

Неисправность в цепи датчика направленных перегрузок водительской боковой подушки безопасности

77

Чрезмерно завышено электрическое сопротивление водительской боковой подушки безопасности

78

Чрезмерно занижено электрическое сопротивление водительской боковой подушки безопасности

79

Неисправность датчика направленных перегрузок водительской боковой подушки безопасности

81

Чрезмерно завышен уровень сигнала датчика направленных перегрузок пассажирской боковой подушки безопасности

82

Неисправность в цепи датчика направленных перегрузок пассажирской боковой подушки безопасности

87

Чрезмерно завышено электрическое сопротивление пассажирской боковой подушки безопасности

88

Чрезмерно занижено электрическое сопротивление пассажирской боковой подушки безопасности

89

Неисправность датчика направленных перегрузок пассажирской боковой подушки безопасности

ам70
13.01.12  |
13.01.12 |

Всем доброго дня. Asta H 2007 г. Нужна схема предохранителей и их описание. Спасибо

Rain
14.01.12  |
14.01.12 |


to ам70: См. выше, либо в мануале.

Вовуля
10.04.12  |
10.04.12 |

Не работает задний правы противотуманник.Лампу посмотрел-в порядке.Где предохранитель?Кто подскажет?Огромное спасибо за ответ.

Messir
10.04.12  |
10.04.12 |


to Вовуля: Предохранитель ни при чем. Смотрите проводку. В правом фонаре обычно вообще нет лампы противотуманки. Если же есть, то обе стороны работают от одного предохранителя.



На Autopeople с 2010 г
MISSTER
04.07.12  |
04.07.12 |

всем привет, перестал работать стеклоподъёмник , подогрев зеркала с левой стороны и регулировка зеркала с правой. Заменил два предохранителя на 25А , а результата нет , проводку смотрели всё в порядке . Подскажите , может такое было у кого?

mATr1xX
05.07.12  |
05.07.12 |


to MARLEY 555: Значит проблемы в самих дверях. Либо же проводки где то пропустили.

Messir
05.07.12  |
05.07.12 |


to MARLEY 555: Здравствуйте. Проверяйте напряжение на предохранителе. На входе и выходе.


На Autopeople с 2010 г
MISSTER
10.07.12  |
10.07.12 |

С подогревом зеркала разобрались , замена реле, а вот стеклоподъёмник под вопросом. Мне посоветовали массу проверить возможно контакты окислились , а вот где она не могу найти.

Messir
10.07.12  |
10.07.12 |


to MARLEY 555: Открывайте обшивку водительской дверии проверяйте разъемы на блоке управления и питание на них.


На Autopeople с 2010 г
tanya17
11.07.12  |
11.07.12 |

ближний свет и габарит левой фары гаснут, где искать причину? Так правильнее))

Messir
11.07.12  |
11.07.12 |


to tanya17: Проверяйте контакт на предохранителях 24 и 25.


На Autopeople с 2010 г
Ainabek
10.09.12  |
10.09.12 |

Опель Астра 1992 года, не горят задние стопы и габариты, так же передний левый поворот и 1-2 скорость печки. Что может быть?

Messir
10.09.12  |
10.09.12 |


to Ainabek: Надо проверить наличие ламп и их состояние в указанных выше местах. В печке скорее всего сгорел резистор (если на макс. оборотах работает).

А вообще, все неисправности в одной теме у нас не обсуждаются. На форуме есть поиск - пользуйтесь по КАЖДОМУ отдельному вопросу.


А в данной теме ТОЛЬКО ПРЕДОХРАНИТЕЛИ!


На Autopeople с 2010 г
ам70
17.10.12  |
17.10.12 |

Всем привет. Погас правый габарит, лампочку поменял результат отрицательный. Проверил лампочки исправны. Подскажите где искать фазу. Спасибо.

Messir
17.10.12  |
17.10.12 |


to ам70: Здравствуйте.

Проверяйте предохранитель F7 на 10А.


Отвечает за правый парковочный огонь, прицеп и подсветку номерного знака


На Autopeople с 2010 г
ам70
17.10.12  |
17.10.12 |

А где он находится Астра Н 2007 г.

Messir
17.10.12  |
17.10.12 |


to ам70: В салонном блоке предохранителей.


На Autopeople с 2010 г
ам70
17.10.12  |
17.10.12 |


to Messir: Ходил в машину салонного блока предохранителей не нашёл.

ам70
17.10.12  |
17.10.12 |

Где находится салонный блок предохранителей Астра Н 2007 г.в.

Messir
17.10.12  |
17.10.12 |


to ам70: Под рулем есть маленький бардачок - снимите его. Блок должен быть за ним. Дополнительный блок может быть в багажнике, с левой стороны под обшивкой.


На Autopeople с 2010 г
12345...


ПОИСК ПО САЙТУ


Наши автомобильные эксперты отвечают на все ваши вопросы. Зарегистрируйтесь и задайте вопрос.

Справочник такси поможет вызвать такси в вашем городе максимально дешево и быстро:


МЫ В СОЦ.СЕТЯХ
zen
pulse
telegram
vk

2007—2022. Сетевое издание «Автопипл». Возрастные ограничения: 16+
Почта редакции hkdkest@mail.ru
Телефон +7(499)490-76-06
